Виконання вертикального сейсмічного профілювання поляризаційним методом (ВСП ПМ) в складних геологічних умовах

Марина Черкащенко

Черкащенко Марина. Начальник відділу інтерпретації та моделювання СК «ГОРИЗОНТИ»

СЕРВІСНА КОМПАНІЯ «ГОРИЗОНТИ», яка входить в Групу компаній Західнадрасервіс, продовжує інвестувати в розвиток технологій та вдосконалення своїх сервісів.

  • Ключові досягнення:
  • Впровадження ПМ ВСП: розпочали надавати послуги свердловинних досліджень за методикою поляризаційного вертикального сейсмічного профілювання (ПМ ВСП).
  • Професійне навчання: фахівці компанії пройшли навчання з роботи з обладнанням Avalon Sciences Ltd. Це гарантує високу якість надання послуг.
  • Нове обладнання: придбали та ввели в експлуатацію геофізичний підіймач OSLC-E із семижильним кабелем
  • Освоєння VSProwessX: успішно освоїли сучасний програмний комплекс VSProwessX для обробки та інтерпретації даних ВСП, що дозволяє надавати точні та детальні аналітичні рішення.

Вертикальне Сейсмічне Профілювання (ВСП)

Вертикальне Сейсмічне Профілювання (ВСП) виконується для:
Калібрування поверхневих сейсморозвідувальних досліджень

Перерахунок отриманих даних сейсморозвідувальних досліджень з часового масштабу в глибинний.

Прив’язка до сейсмогеологічних границь. Прив’язка часових розрізів до сейсмогеологічних границь спостережених безпосередньо у свердловині.

Визначення швидкості поширення пружних хвиль: За допомогою ВСП ми отримуємо дані про швидкості проходження хвиль, а також визначаємо пружні властивості геологічного середовища.

Дослідження навколосвердловинного простору за неможливості проведення наземних сейсморозвідувальних робіт: ВСП дозволяє досліджувати навколосвердловинний простір з метою вирішення геологічних задач пов'язаних із трасуванням розривних порушень.

Вертикальне Сейсмічне Профілювання

Особливості проведення робіт ВСП
Компанія проводить свердловинні сейсмічні дослідження у різних нафтогазових регіонах України. Роботи виконуються відповідно до затверджених програм робіт Замовника.
Дослідження проводяться на одному або декількох ПЗ, які розташовані на поверхні.

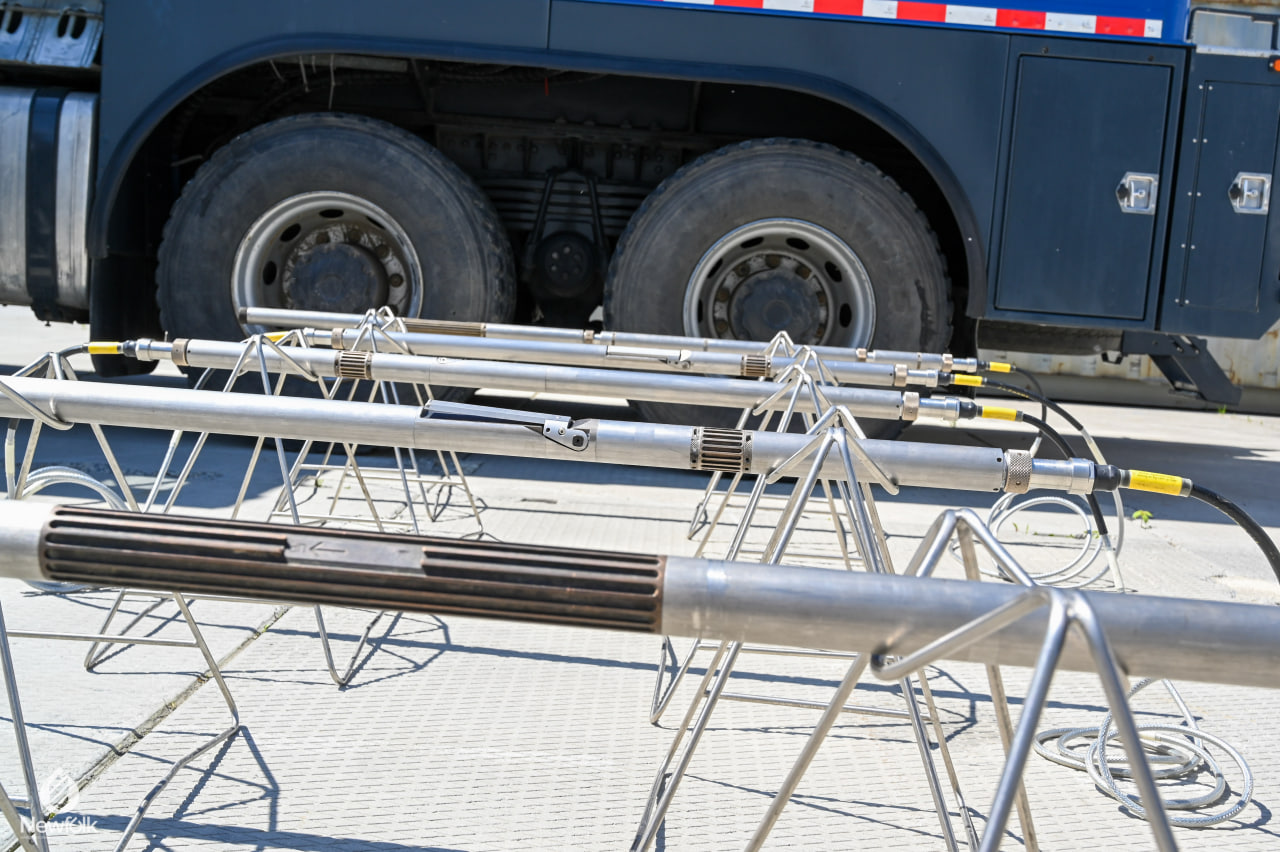

Для точної прив'язки виміряної глибини при дослідженнях використовується співставлення заключного гамма-каротажу, отриманого від замовника із гамма-каротажем, записаним під час проведення робіт приладом Gamma Ray Tool, що входить в збірку зондів. При необхідності проводиться коригування глибини.

Дані ГДС

Ретельний збір та аналіз даних

Розглянемо дані, отримані завдяки співпраці з колегами з ПАТ "Укрнафта". Родовище характеризується складними гірськими умовами. Сейсмічні дослідження не проводилися, але плануються в майбутньому. Саме тому виникла необхідність мати точну інформацію про розподіл швидкостей з глибиною. Для успішного та ефективного планування робіт необхідно зібрати та проаналізувати всі наявні дані, що стосуються як досліджуваної свердловини, так і геологічної будови та родовища в цілому. Це дозволяє мінімізувати невизначеності, уникнути помилок та оптимізувати кожен етап роботи.

Отримання швидкостей поширення пружних хвиль

Моделювання в складних поверхневих умовах, які зумовлені гірським рельєфом, проведення досліджень вимагає особливої уваги до деталей та ретельного планування. Ключовим етапом є врахування нахилу геологічних границь, які базуються на геологічній 3Д моделі. На основі цієї інформації виконується моделювання розташування джерел збудження та відбиття хвиль для ефективного вирішення геологічних задач. В процесі моделювання створюється просторово-швидкісна модель, яка враховує швидкісні інтервали, отримані за даними акустичного каротажу (АК) та стратиграфічні горизонти. Кольорова шкала показує кут відбиття від горизонтів (0-45°). Кут більше 40° вважається великим, що може призвести до погіршення якості даних. Практика досліджень ВСП показує, що при підході хвилі до відбивальної границі під кутом більше 40° значно погіршується простеження відбивальних горизонтів. Тому відстань від дальнього ПЗ до свердловини обирається оптимально, для виконання геологічного завдання.

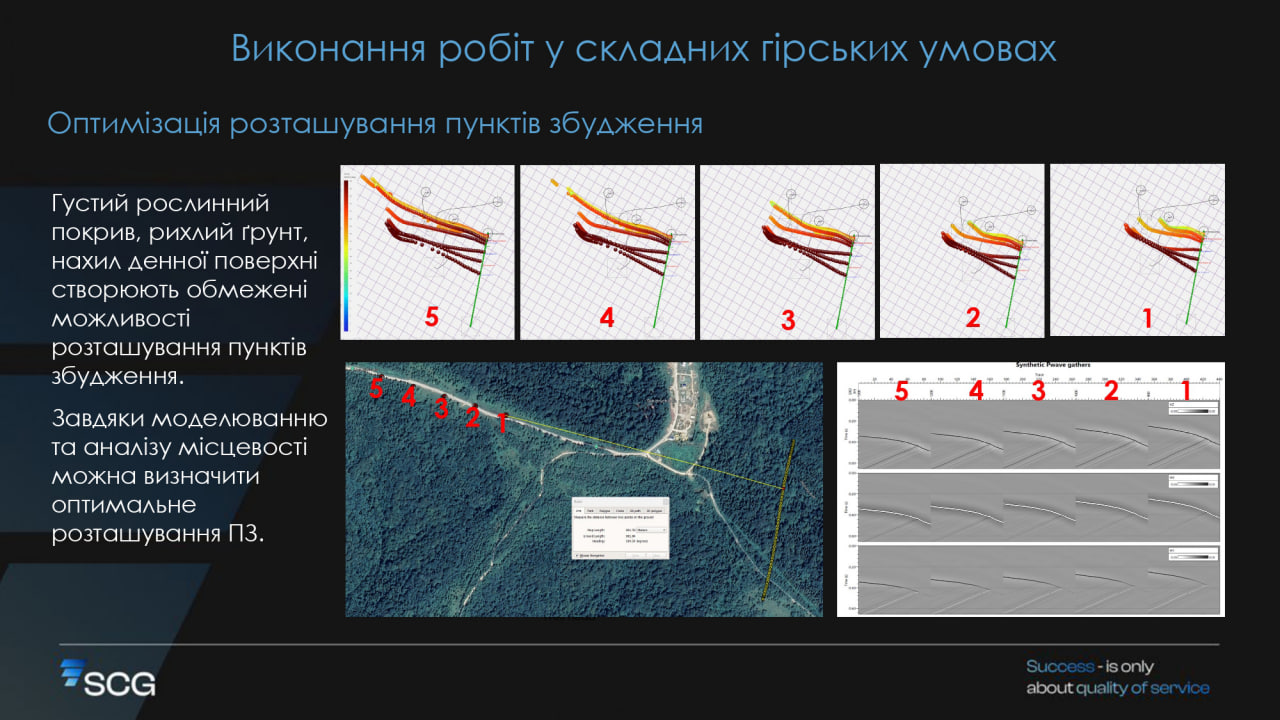

Оптимізація розташування пунктів збудження

Оптимізація розташування пунктів збудження

Густий рослинний покрив, пухкий ґрунт, нахил денної поверхні створюють обмежені можливості розташування пунктів збудження. Завдяки моделюванню та аналізу місцевості можна визначити оптимальне розташування пунктів збудження. Залежно від поставлених цілей та задач, ми визначаємо оптимальну відстань розміщення пунктів збудження від свердловини: Ближній пункт збудження: Розташовується над траєкторією свердловини Виносний пункт : Розташування залежить від глибини та траєкторії свердловини, нахилу геологічних пластів. В даному випадку був обраний напрямок розташування виносного пункту збудження, розраховані кути відбиттів від горизонтів та прогнозовані пружні хвилі. Проаналізувавши отримані розрахунки було прийняте рішення розмістити ПЗ на відстані 1100м

Виконання робіт у складних гірських умовах

Після узгодження розташування Пунктів збудження команда фахівців приступає до роботи. Отримані польові дані передаються для подальшої обробки та інтерпретації.

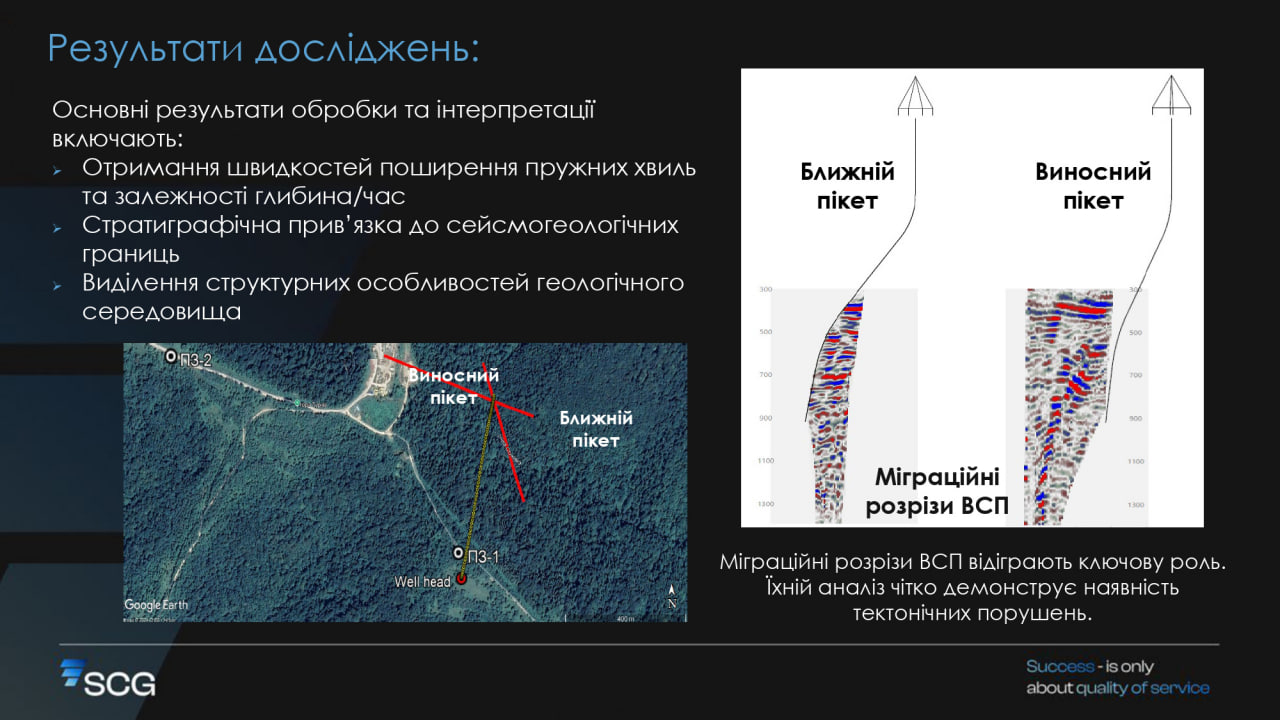

В результаті проведених робіт ми отримали польові дані високої якості, які є основою для подальшої спеціалізованої обробки та інтерпретації. Основні результати обробки та інтерпретації включають: Отримання швидкісних характеристик розрізу Стратиграфічна та динамічна прив’язка відбивальних горизонтів Отримання незалежних високоточних зображень навколосвердловинного простору.

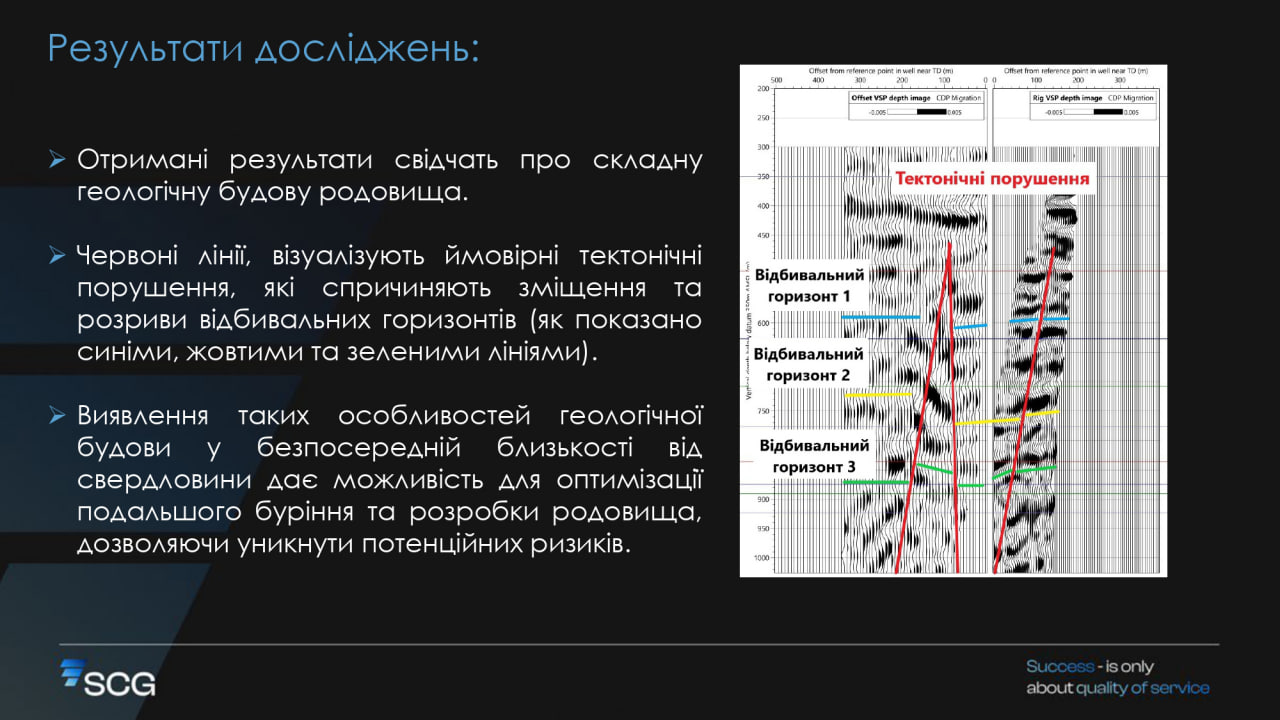

Виділення структурних особливостей геологічного середовища

Отримані результати свідчать про складну геологічну будову родовища. Червоні лінії, візуалізують ймовірні тектонічні порушення, які спричиняють зміщення та розриви відбивальних горизонтів (як показано синіми, жовтими та зеленими лініями). Виявлення таких особливостей геологічної будови у безпосередній близькості від свердловини дає можливість для оптимізації подальшого буріння та розробки родовища, дозволяючи уникнути потенційних ризиків.

Оптимізація подальшого буріння та розробки родовища

Застосування сучасних методів обробки та інтерпретації даних, включаючи міграційні перетворення, дозволило припустити наявність тектонічних порушень в безпосередній близькості до свердловини. Виявлення таких порушень дозволяє оптимізувати стратегію розробки родовища та мінімізувати ризики. Прив'язка сейсмічних даних до даних ВСП забезпечить точне визначення положення геологічних горизонтів та покращить інтерпретацію геологічних структур. Отримані результати дозволяють уточнити існуючі моделі родовища, що сприятиме його ефективній розробці.

Співпраця: Висловлюємо подяку за плідну та продуктивну співпрацю з ПАТ "Укрнафта". ПАТ "Укрнафта" дійсно є рушійною силою у впровадженні та розвитку технологій на українському ринку. Ми надзвичайно високо цінуємо ваше прагнення до постійного розвитку, впровадження новітніх методів досліджень та віру у потенціал інноваційних рішень. Така співпраця є запорукою успіху та прогресу.
